PILOTキャバリーノスプラッシュ [OK-12148]]

メーカー
OK模型
品番
OK-12148
商品名
PILOTキャバリーノスプラッシュ [OK-12148]]
定価(税込)
¥ 21,450
特価(税込)
¥ 20,378
送料区分
送料大② ※詳しい送料説明

オンラインショップの在庫状況

オンラインショップ
在庫わずか

店舗別の在庫状況

大阪日本橋店
在庫わずか
東京秋葉原店
在庫わずか
福岡博多店
在庫切れ

【有料】ラッピングサービス

ラッピングサービスを希望される場合は、商品と一緒に対応するサイズのラッピングサービスをカートに入れてご注文ください。

ラッピングをご希望の方はこちら

10クラス水上専用機「キャバリーノ・スプラッシュ」はレーザーカット・バルサキットで、胴体背中のプランク材は曲げ加工済、専用フロートも組み立てキットで付属、フィルム貼り完成機にあきたらない方にお勧めの一機です。
エンジンは2C-10クラスが最適(横向きにマウントするためにマフラーエクステンションが必要です)。また、300Wクラスの電動仕様としても組立が可能です。専用フロートは発泡スチロールとバルサの組み合わせによる不沈構造を採用。
キットは10-15用エンジンマウント、グラス製カウリングも標準装備しています。

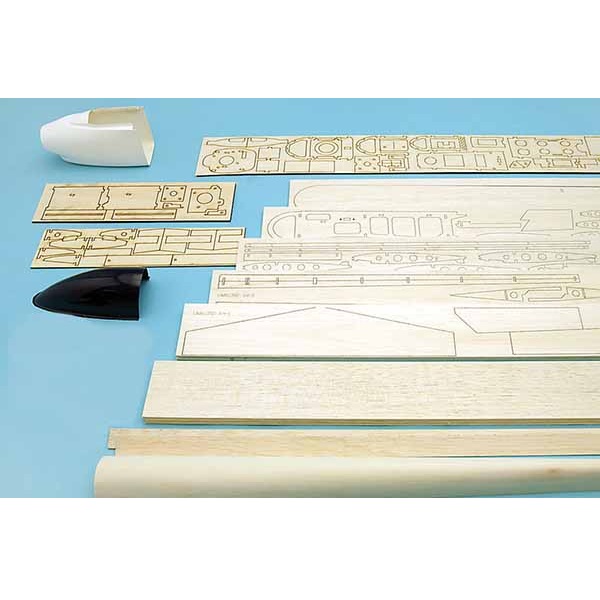

主なセット内容
・レーザーカット加工済み木部材料
・プランク材(胴体は曲げ加工済)
・グラス製カウリング
・プラスチック製キャノピー
・メインギアー、テールギアー
・グラスナイロンエンジンマウント
・発泡スチロール製フロート芯
・カーボン製支柱
・電動用ベニアマウント台
・図面(日本語組立説明付き)
※この機体はバルサ製組み立てキットです。
※写真の機体はキットを組み立て、フィルムを貼って仕上げた例です。
※製作には技術や経験を必要とする部分が多くあります。


主な別途準備品
[共通用品]
・飛行機用プロポ送受信機 パークフライ用不可
・延長コード PILOT ST100mm(47498) x1本エルロンサーボ用
・カバーリング用フィルム Aフィルム等
・タイヤ PILOT スポンジタイヤ 45mm2個入(33118)
・タイヤ PILOT スポンジタイヤ 15mm2個入(33220)
・スピンナー PILOT ABスピンナー38mm 白(33315)赤(33316)カーボン柄(33381)
・ヒンジ PILOT イージーヒンジS(32002)
・リンケージパーツ PILOT 片ネジピアノ線20/35(33206)
・リンケージパーツ PILOT プラパーツツリー(33186)
・パーツ PILOT ホイルストッパー 内径3.1mm(33338)
・フィルム貼り用アイロン PILOT VIPアイロンType-R(47058) Type-F(47826)
・フィルム貼り用 HDヒートガン(47404)
・はさみ PILOT セレーションはさみ(47783)
・飛鳥フィルムボンド(48259)
・瞬間接着剤 OKボンドBW(43009)、HW(43010)、FX(43451)
・エポキシ接着剤(30分硬化型)
・PILOT バルサカンナ(47875)
・PILOT サンディングブロック(25042)
・サンドペーパー
・その他、一般的な工具(カッターナイフ、ドライバーなど)
・ステッカー サポートページ(https://www.okmodel.co.jp/download/index.html)よりダウンロードして製作していただけます。

[電動仕様の場合]
※ベニヤ製モーター取付台の材料はキット付属です
・サーボ Tahmazo TS-1034 (48544)x3個
・モーター Tahmazo ER-221912dBM(48873)バックマウント、取付ネジ一式付※
・スピードコントローラー Tahmazo Pro.C A-30 (48827)※
・バッテリー LP-3S1P2200RE (48865)※
・プロペラ APCプロペラ 8x4E(46381)※
・プロペラアダプター PILOT PA3.18C6D (47628)※
・コネクター PILOT ゴールドコネクター4.0BL(33234)※
・充電器 Tahmazo リポ専用充電器 (48451)
・ハンダ付け用具一式(ハンダごて、ヤニ入りハンダなど)
※PILOT ePack(イーパック)15(25202)は※印の商品を半田付しセットにした推奨商品です。

 [エンジン仕様の場合]
・受信機用バッテリー
・サーボ Tahmazo TS-1034 (48544)x4個エンジン仕様
・エンジン 2サイクル 10クラス
・シリコン系接着剤
・燃料タンク PILOT 燃料タンク 120cc(33017)
・サイレンサー
・エクステンション
・アダプター
・APCプロペラ 7×4(46053)
・燃料チューブ PILOT シリコンチューブ ピンク1m(33333)またはブルー1m(33334)
・エンジン始動用具(ポケットブースター、燃料、スターター、プラグレンチなど)

製品詳細
フロートの側面積効果により抜群の浮きを見せる本機のナイフエッジ飛行。
ER-222012dBMブラシレスモーターによる軽快なフライト。大きなループも難なくこなします。
フロートは発泡スチロールにバルサプランクをする構造。カーボンの主脚も付属。
垂直尾翼は下側に設置される水上機独特の構造。ラダーはタキシング時には水につかり、水中ラダーの働きをします。
2C-10エンジンを使用する場合は別途「サイレンサー・エクステンション・アダプター」が必要になります。(矢印部)
キットに入っているモーター取付用のボックスとTahmazoのバックマウント式ブラシレスモーターER-221912dBMを使えば簡単に電動仕様となります。

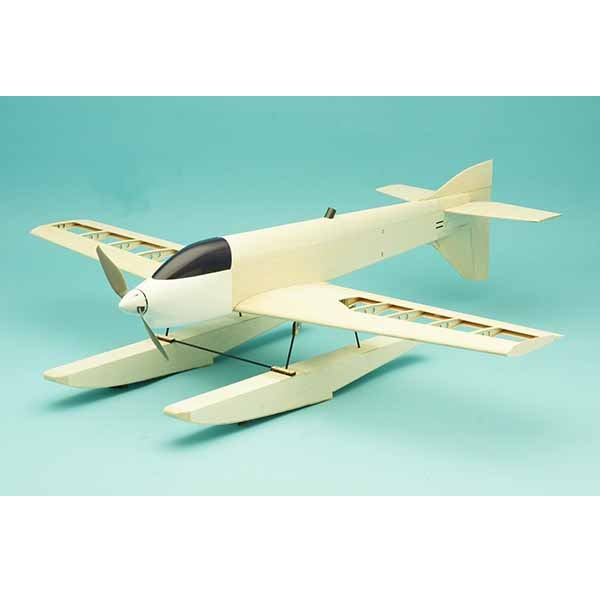

胴体上面プランク材は曲げ加工済み。面倒なプランク作業が簡単に行えます。
第二胴枠から後ろが全て直線で構成されるシンプルなデザインです。
電動仕様の場合キャノピーを脱着式に組み立てます。写真のようにフレームを組みたて、スライドさせることによって取り付けます。
電動仕様の場合、キャノピーは接着してしまわず、このキャノピー部からバッテリーの交換を行います。エンジン仕様の場合、キャノピーは接着します。
フロートは発泡スチロール芯にバルサプランクをする構造。フイルムで仕上げても浸水の心配がありません。
脚柱はカーボン製、フロートに差し込んで接着します。
ベニヤ製のマウントにツメ付きナットを取り付け、カーボン脚柱に接着します。フロートに横向きの力がかかるとこの部分が折れることで、ヒューズの役割をはたします。
カーボン脚柱は付属の治具を使ってフロートに接着、ここでフロートのアライメントが決まります。
グラス製のマウントをリブの溝に差し込んで接着します。3mmビスによりフロートの脱着が可能です。
左右のフロートは前側脚柱の位置でカーボンロッドにより連結。この連結ロッドの位置も離水性能に影響します。

機体諸元
・ 全長 Length:889mm
・ 全幅 Wing Span:964mm
・ 主翼面積 Wing Area:16.6.dm2
・ 全備重量 Weight:850-950g
・ モーター Motor:Tahmazo ER-221912dBM (48873)
・ エンジン Engine:2C 10~15クラス
・ RCメカ Radio:AL,RD,EV,THまたはESC
・ 飛行の難易度:中級者向け
・ 機体の完成状態:バルサ組立キット
・ 搭載可能なパワーユニット:電動モーター・グローエンジン
