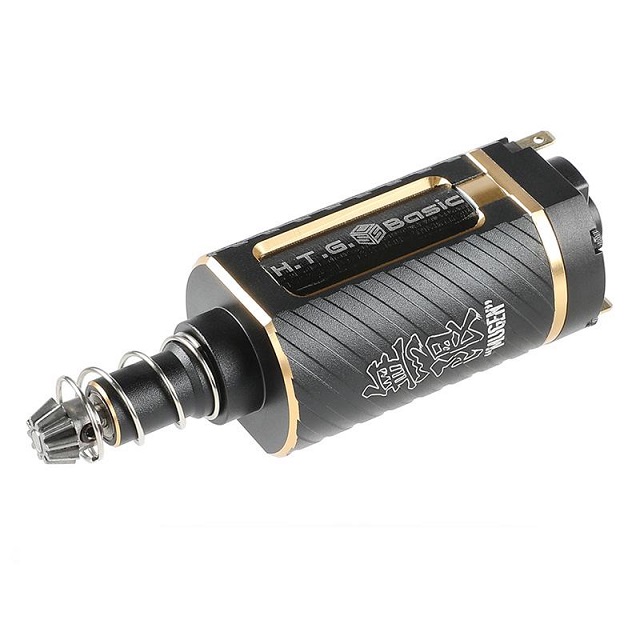

MUGEN 無限ブラシレスモーターロング(電動ガン用モーター) [HTG-MOTOR-002-L]
- メーカー
- その他メーカー
- 品番
- HTG-MOTOR-002-L
- 商品名
- MUGEN 無限ブラシレスモーターロング(電動ガン用モーター) [HTG-MOTOR-002-L]
- 定価(税込)
- ¥ 23,800
- 特価(税込)
- ¥ 23,800
- 送料区分
- 送料小① ※詳しい送料説明
オンラインショップの在庫状況
- オンラインショップ
- 在庫わずか
店舗別の在庫状況
- 大阪日本橋店
- 在庫切れ
- 東京秋葉原店
- 在庫わずか
- 福岡博多店
- 在庫切れ

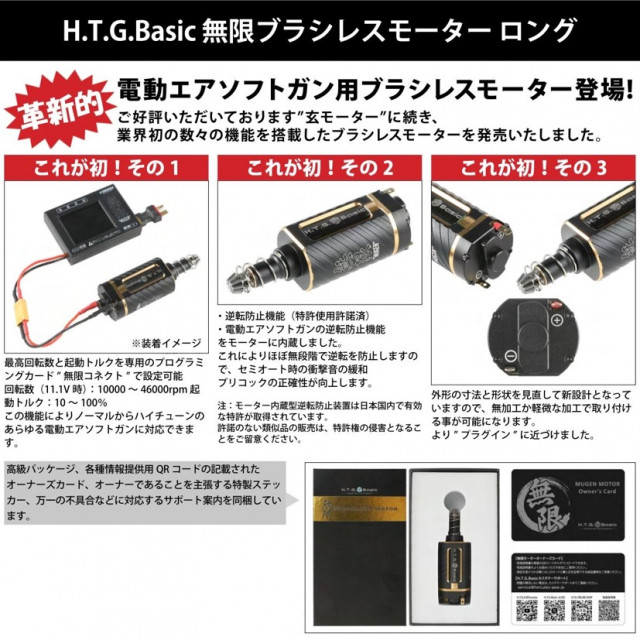

【最高回転数・起動トルク設定機能】
・別売の専用コントローラー“無限コネクト”を使用して11.1V時10000〜46000rpmの範囲で最高回転数を設定できます。
・起動トルク調整機能によりメカボックスの構成に合わせてトルクを調整できます。
これにより、例えば高電圧バッテリーを使用し高い起動トルクを追求しても、最高回転数を設定により、メカボックスに合せたサイクルを設定することができ、セッティング幅が大きく広がります。ノーマルからハイチューンまで全ての電動エアソフトガンに対応することができます。
【逆転防止機構】
・モーター軸には逆転防止機構(特許使用許諾済み)が内蔵されており、従来の逆転防止ラッチは不要になりますので、より静かな動作と更に正確なプリコッキング調整が可能となりメカボックスの性能を大幅に向上させます。
【高回転・ハイトルク】
11.1V時で10000〜460000rpm 最大トルク2334g・cm
7.4Vリポバッテリー使用時7600〜35000rpm 最大トルク 2050g・cm
従来型モーターでは考えられない高回転とハイトルクを低消費電力で実現しています。
起動トルク設定を行うことによりソフトスタート設定はメカボックス内部部品の寿命を延ばし、消費電力を低減します。また、ファストスタート設定は、素早いトリガー反応を提供します。
【パフォーマンス向上】
従来型ブラシレスモーターに比較しトルク・効率・起動速度・ブレーキレスポンス・温度コントロールを大幅にパフォーマン向上しています。
・起動速度増加率 100% 効率 5%アップ
・最高温度8%低下 温度上場率7%低下
・消費電力6%低減 ブレーキレスポンス100%向上
・トルク8%強化
(同シリーズ前世代型と比較)
【CNC切削一体型モーターケース】
・CNCアルミ切削しのモーターケースは、高精度・高剛性に加え高い放熱性を備えています。またブラックを基調としゴールドのアクセントを加えたデザインとしています。
・ケース一体型モータータワーにより、回転軸のズレによるフリクションロスを低減させ効率を高めています。
・外形の寸見直しより形状をよりブラシモーターに寄せましたのでプラグイン可能となりました。
(機種により配線の取り回し変更やモーターベースに若干の加工が必要な場合があります)
【高精度シャフトとピニオンギア】
・高精度一体型モーターシャフトは高い剛性を備え、精密な加工が施されています。
・スチール製D型ピニオンギアを工場装着済みとしています。
・D型ピニオンシャフトは交換性と汎用性を高めています。
【電子トリガー協調開発】
Eshooter製電子トリガーと協調開発されていますので、従来では不可能と言われていた効果的な電磁ブレーキが搭載され、トリガーOFFやセミカット時に素早く停止させますので、射撃フィーリングが向上します。
他社製電子トリガーへの対応(2024年8月現在H.T.G.調べ)
ブラシモーターと置き換えて使用できるように設計されていますが、電子トリガーの出力特性によっては動作不良や故障が発生する場合があります。また、アクティブブレーキがOFFにできる機種はOFFにしてください。
〇GATE TITAN・ASTER:GCSアプリがブラシレスモーター自動対応となっています。
〇Jefftron製 Leviathan:ブラシレスモーターモードで使用してください。
▲PERUN HYBRID アクティブブレーキOFF ROF設定100%で使用してください。
▲不知火商店 陽炎シリーズ ブラシレスモーター使用非推奨です。
他社標準搭載電子トリガー等への対応は未検証です。
〇当社検証済み ▲未検証・メーカー発表情報より。
・アプリケーションやプログラムの変更などにより使用できなくなる場合もあります。
・詳しくは電子トリガーメーカー様にお問い合わせください。
【更なるメリット】
ブラシレスモーターの構造から、回転するローターが軽量化され、慣性重量が少なくなっています。その結果、レスポンスが向上するだけでなく、モーターの起動や停止時に発生するグリップのねじれ動作が抑制され、命中精度の向上も期待できます。
--性能諸元--
対応電圧:6V〜16.8V
使用バッテリ:7.4〜14.8Vリポバッテリー専用
定格無負荷回転数設定:10000〜46000rpm(デフォルト値:46000rpm)
起動トルク設定:10〜100%(デフォルト値:60%)
--実測データ--
11.1V・()内は8.4V(7.4Vリポバッテリ使用を想定)
無負荷回転数:45800(34851)rpm
無負荷電流:3.5(3.3)A
--最高効率出力--
効率:75.4(75.9)%
最高効率回転数;40987(29485)rpm
最大効率トルク;500(463)g・cm
最大効率時電流:24.9(21.8)A
最大効率出力:205(143)W
--最大出力--
効率:48.4(48.6)%
最大出力回転数:22950(17441)rpm
最大トルク:2334(2050)g・cm
最大出力電流値:105(91)A
最大出力:519(392)W
注:拘束トルクは回路保護装置が作動するため測定できません。
【ご注意】
・必ず説明書を読んでからご使用ください。
・取扱説明書は付属のオーナーズカード記載のQRコードからダウンロードしてください。
・この商品は上級者向けです。組立てや取り扱いには十分な技術的理解と注意が必要です。
・不適切なセッティングや取り扱いは、エアソフトガンの損傷を起こす可能性があります。
・機械式プリコック機に使用の際には、逆転防止ラッチ解放によるプリコック解除はできません。
・プリコック解除が必要な場合は、EShooter製電子トリガーの使用をおすすめします。
・14.8V(16.8v)バッテリを使用の際には、無限コネクト設定値を33000rpm以上に設定しないでください。 無負荷回転数が50000rpmを超える為モーターが破損します。
